1.產品概述
該裝置采用先進的電力電子功率變換技術,實時檢測系統負載電壓、電流,由控制系統運算并控制電壓的提升。裝置串聯接入系統中,依據配電臺區負荷分布情況,可安裝于線路中段或者配電線路末端。產品廣泛應用于電力配電網系統,分戶電力線路等場合。

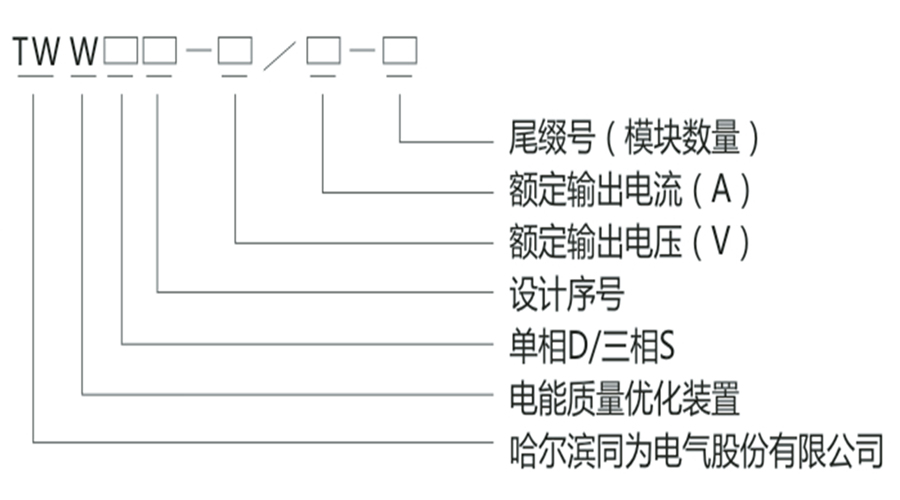

2. 型號說明

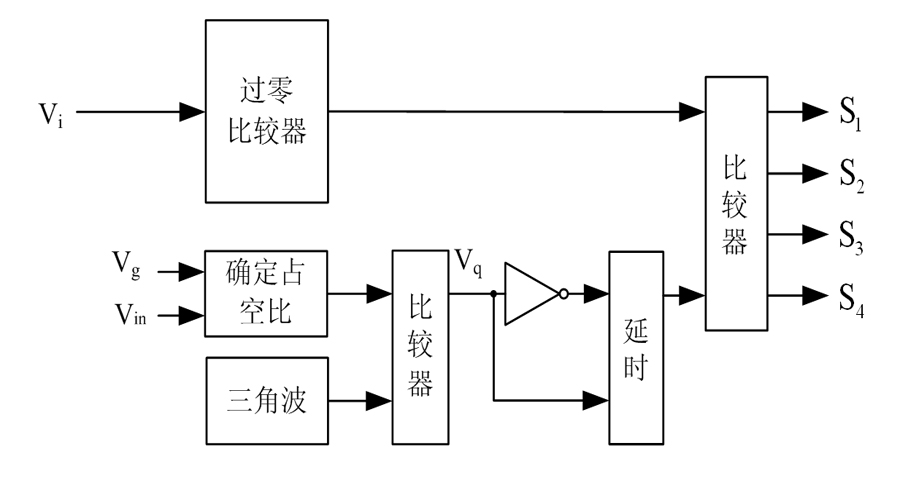

3. 拓撲結構
采用先進的RB型IGBT(Insulated Gate Bipolar Transistor)做為核心器件,搭配儲能電感,吸收電容等電力器件搭建電路拓撲。

4. 技術特點
●采用最新電力電子技術保證調壓的精確性
●保證調節電壓范圍在國家標準值范圍
●自行保護、出現故障自動旁路到原有狀態,不影響用電
●電壓自動檢測、自動調節,免維護
●分戶、分組安裝,方便靈活
●線桿上安裝,不占空間,安全性好
●安裝方式:戶內或戶外
5. 技術參數
6.使用環境
●環境溫度:-40℃~+50℃(更高溫度可降容使用)
●最大日溫差: 25℃
●海拔高度:≤2000m
●環境相對濕度:年平均值≤ 90%
●地震烈度:8度
●污穢等級:Ⅲ
8. 外形尺寸
電能質量優化裝置常用系列(其它可根據用戶定制)
序號 |
規格型號 |
額定電流 |
外形尺寸(W*D*H)mm |
1 |
TWWD1-220/60-1 |
60A |
380×420×500 |
2 |
TWWD1-220/20-1 |
20A |
200×350×450 |
