高壓TSC動態無功功率補償裝置是由晶閘管觸發控制系統、晶閘管閥控系統、電容器、電抗器、保護系統等部件組成。

使用環境

★環境溫度：-25℃ ~+40℃

★最大日溫差：25℃

★海拔高度：≤2000m

★環境相對濕度：年平均值≤90%

★地震烈度：8度

★污穢等級：Ⅲ

★安裝方式：本套裝置安裝在戶內

供電條件

★系統標準電壓：3kV、6kV、10kV

★最高工作電壓：3.6kV、7.2kV、12kV

★額定頻率：50Hz、60Hz

★相數：3

★控制電源：AC220V/10A或AC220V/10A、DC220V/10A

技術指標

★額定容量：根據用戶要求或我公司測量結果

★動態過載能力：1.30 In（額定電流）下長期運行，過電流是由諧波和1.1 Un（額定電壓）的過電壓共同作用的結果。1.10Un下長期運行，每24小時內可以在1.15Un下最長運行30min

★功率因數：0.95以上（0.8~1可設定）

★控制路數：16路

★響應時間：≤20ms

★電抗率：5%、6%、7%、12%、13%

★交流取樣電壓：100V，交流取樣電流0~5A

★投切延時：根據用戶要求設定

★防護等級：IP30

技術特點

★實現對電網動態自動無功功率補償，提高電網功率因數，在補償容量足夠的情況下，可實現系統功率因數在0.95以上。

★晶閘管反并聯模塊串聯組成高壓交流無觸點開關，使用壽命可大大延長。

★閥端電壓過零點投切，無沖擊、無涌流、無操作過電壓，不引入暫態和諧波。

★自動識別變壓器的運行方式，判斷變電站兩段母線的運行情況。即可兩段母線同時獨立控制（分列），又可兩段母線統一控制（并列），也可單段母線控制（單列）。

★采用“軟件電子狗”電路容錯技術，可以自動發現程序錯誤，瞬時復位，徹底杜絕了“死機”現象。

★獨特的“硬件電路故障保護電路”，確?？刂破鲀入娐窊p壞后“死機”的瞬間不會引發輸出錯誤命令。

★人機界面液晶顯示器功能強大，可以查看各種電路運行參數。

★補償控制器保護功能齊全（過壓、欠壓、開三角電壓、短路、過流等保護）。

★開關柜采用了機械與電氣雙重閉鎖裝置，符合五防要求。

★控制器含RS485、CAN總線接口，可實現數據遠傳。

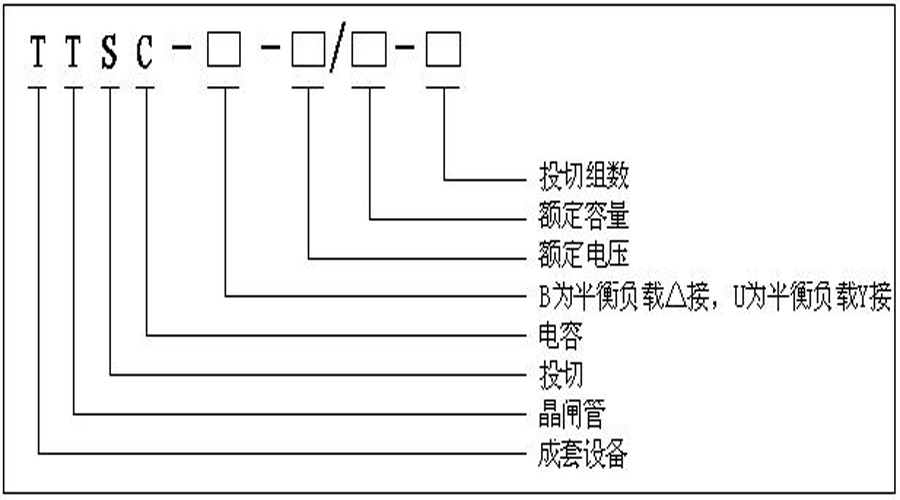

規格型號說明

★高壓TSC分為：三相共補與三相分補；按TSC的主電路拓撲結構分為：角型連接、星型連接；按電壓等級分為：3kV系統、6kV系統、10kV系統。其規格型號為：

應用例舉

提升機等重工業負載

★提升機在工作中會對電網產生如下影響：

★引起電網電壓波動及電壓降

★使電網功率因數較低

★增加了設備及輸電線路的損耗

高壓TSC動態無功功率補償裝置通過快速補償、穩定網壓，提高系統的功率因數，節能降耗。
區域變電站
在區域電網中，采用高壓TSC動態無功功率補償裝置能夠快速準確地補償系統無功，提高系統的功率因數，穩定系統電壓。

箱式變電站

遠距離電力傳輸

★增強電力系統阻尼
